风机盘管的分类和特点

一，什么是风机盘管

风机盘管机组简称风机盘管。它是由小型风机、电动机和盘管（空气换热器）等组成的空调系统末端装置之一。盘管管内流过冷冻水或热水时与管外空气换热，使空气被冷却，除湿或加热来调节室内的空气参数。它是常用的供冷、供热末端装置

二，风机盘管的分类和特点

按结构形式可分为：立式、卧式、壁挂式、卡式等，其中立式又分立柱式和低矮式；按安装方式可分为明装和暗装；按进水方位，分为左式和右式。壁挂式风机盘管机组全部为明装机组，其结构紧凑、外观好，直接挂于墙的上方。卡式（天花板嵌入式）机组，比较美观的进、出风口外露于顶棚下，风机、电动机和盘管置于顶棚之上，属于半明装机组。明装机组都有美观的外壳，自带进风口和出风口，在房间内明露安装。暗装机组的外壳一般用镀锌钢板制作。国家标准《风机盘管机组》（GB/T19232—2003） [2]  中规定风机盘管机组根据机外静压分为两类：低静压型与高静压型。低静压型机组在额定风量时的出口静压为0或12Pa，对带风口和过滤器的机组，出口静压为0；对不带风口和过滤器的机组，出口静压为12Pa；高静压机组在额定风量时的出口静压不小于30Pa。

三，选择与安装要求

风机盘管应根据房间的具体情况和装饰要求选择明装或暗装，确定安装位置、形式。立式机组一般放在外墙窗台下；卧式机组吊挂于房间的上部；壁挂式机组挂在墙的上方；立柱式机组可靠墙放置于地面上或隔墙内；卡式机组镶嵌于天花板上。

明装机组直接放在室内，不需进行装饰，但应选择外观颜色与房间色调相协调的机组；暗装机组应配上与建筑装饰相协调的送风口、回风口，并在回风口配风口过滤器。还应在建筑装饰时留有可拆卸或可开启的维修口，便于拆装和检修机组的风机和电机以及清洗空气换热器。

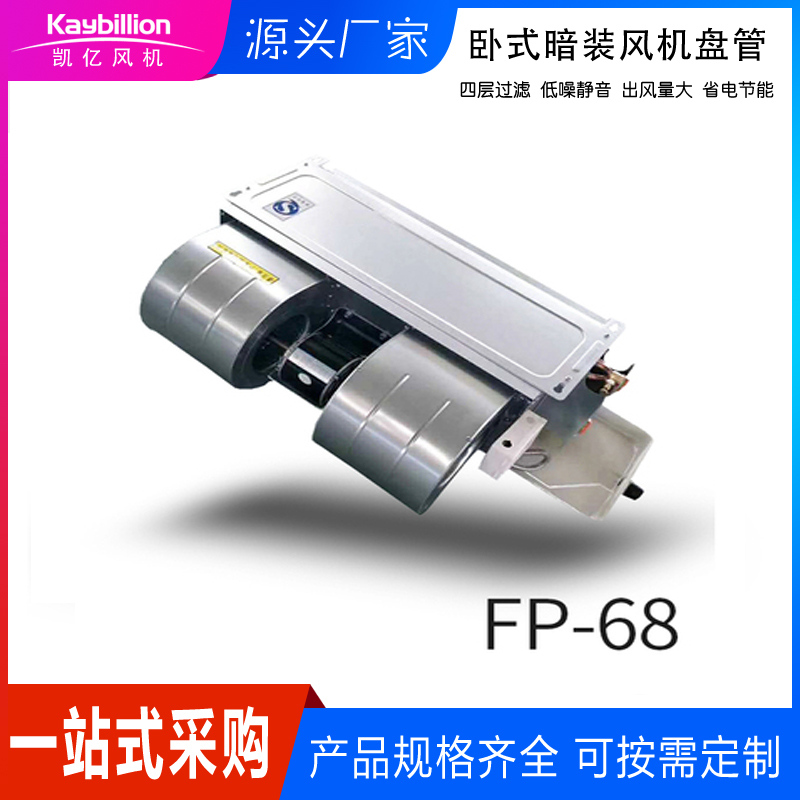

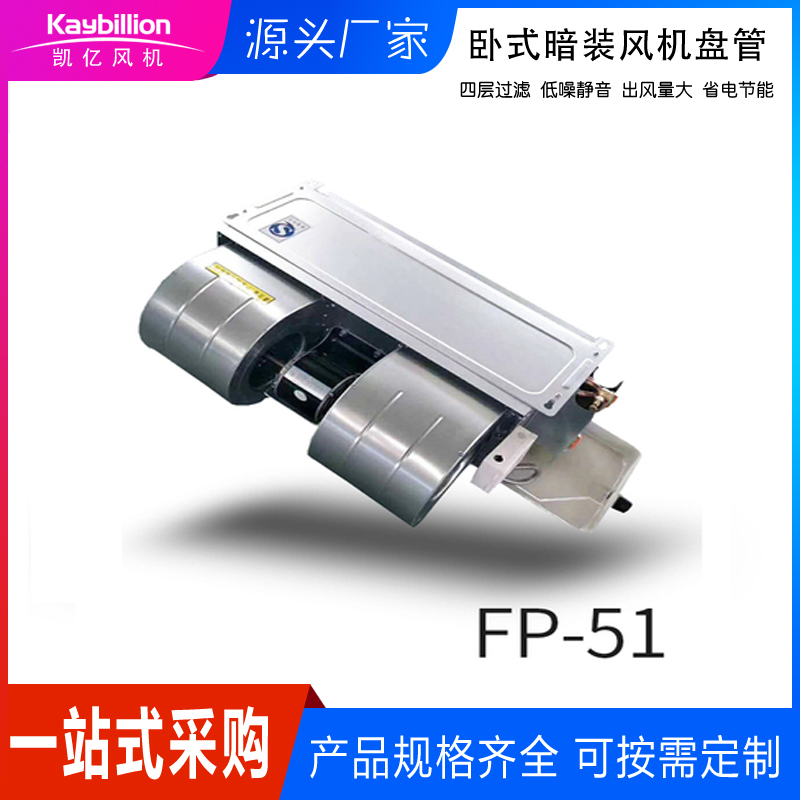

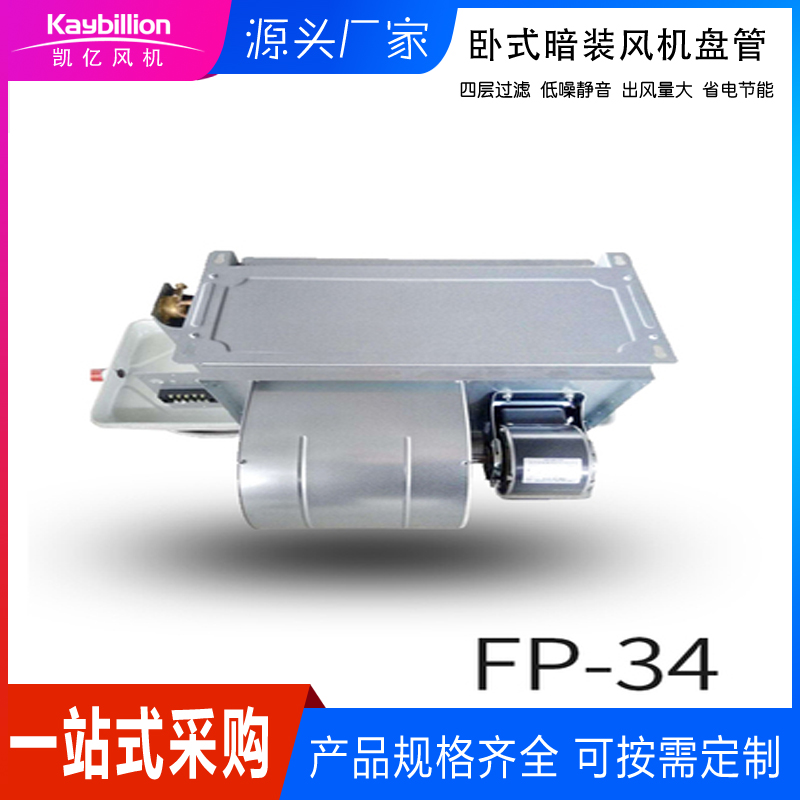

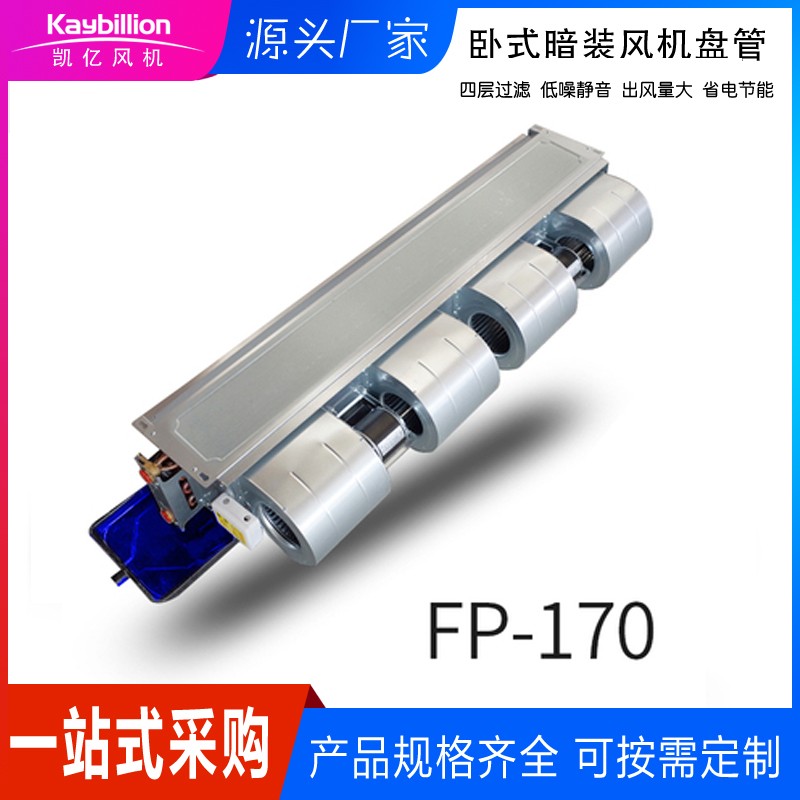

卧式安装机组多藏于顶棚上，其送风方式有两种：上部侧送盒顶棚向下送风。如采用侧送方式，可选用低静压型的风机盘管，机组出口直接接双层百叶风口；如采用顶棚向下送风，应选用高静压型风机盘管，机组送风口可接一段风管，其上接若干个散流器向下送风。卧式暗装机组的回风有两种方式：在顶棚上设百叶或其他形式回风口和风口过滤器，用风管接到机组的回风箱上，不设风管，室内空气进入顶棚，再被置于顶棚上的机组所吸入。

此外，选用风机盘管时应注意房间对噪声控制的要求。

四，组成

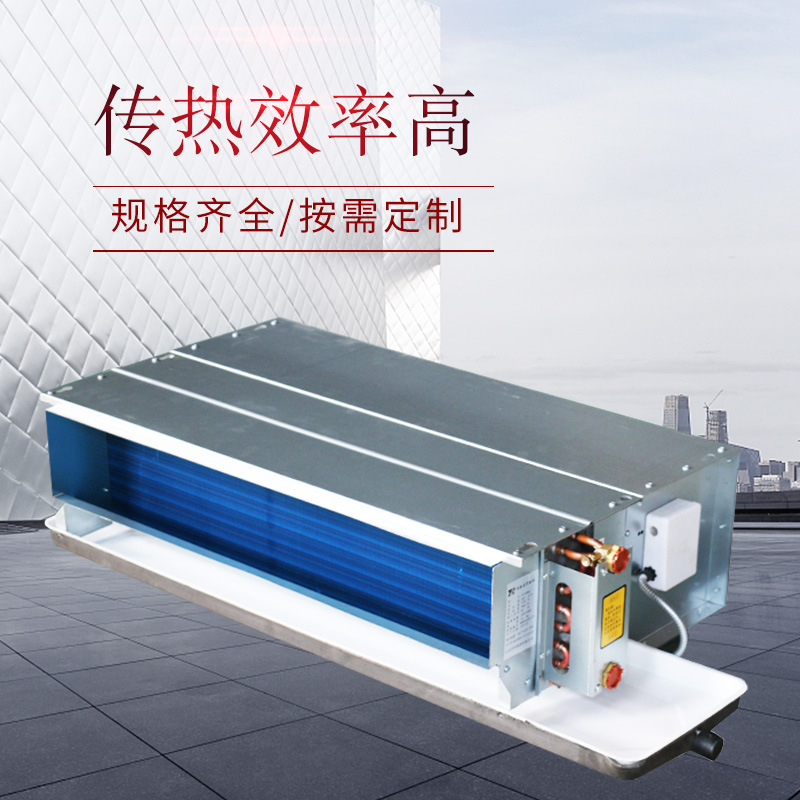

风机盘管机组由风机、电动机、盘管、空气过滤器、室温调节装置和箱体等组成。

五，工作原理

风机循环室内空气，使之通过供冷水或热水的盘管，被冷却或加热，以保持房间温度。其中，空气过滤器的作用是过滤室内循环空气中的灰尘，改善房间卫生条件，同时保护盘管不被灰尘堵塞，确保风量和换热效果

六，使用注意点

机组性能须稳定。

电机和风机等连接不得松动，防止产生附加噪声。

机组供水管须设置过滤器，防止堵塞。

凝结水管须保证坡度，防止凝结水排放不畅。

回风口应设置空气过滤器。

七，保养方法.

滴水盘：当盘管对空气进行降温去湿处理时，所产生的凝结水会滴落在滴水盘（又叫接水盘、集水盘）中，并通过排水口排出。由于风机盘管的空气过滤器一般为粗效过滤器，一些小粉尘会穿过过滤器孔眼而附着在盘管表面，当盘管表面有凝结水形成时就会将这些粉尘带落到滴水盘里。因此，对滴水盘必须进行定期清洗，将沉积在滴水盘内的粉尘清洗干净。否则，沉积的粉尘过多，一会使滴水盘的容水量减小，在凝结水产生量较大时，由于排泄不及时造成凝结水从滴水盘中溢出损坏房间天花板的事故；二会堵塞排水口，同样发生凝结水溢出情况；三会成为细菌、甚至蚊虫的滋生地，对所在房间人员的健康构成威胁。

滴水盘一般一年清洗两次，如果是季节性使用的空调。则在空调使用季节结束后清洗一次。清洗方式一般采用水来冲刷，污水由排水管排出。为了消毒杀菌，还可以对清洁干净了的滴水盘再用消毒水（如漂白水）刷洗一遍。

====================================
