风机盘管安装那些事,值得一看

文章来源:www.kaiyikt.com

发布时间:2024年03月23日

风机盘管安装那些事,值得一看

一、什么是风机盘管风机盘管是空调系统的末端装置,其不断的在循环所在房间的空气,是空气通过冷水(热水)盘管后被冷却(加热),以保持室内温度的恒定。

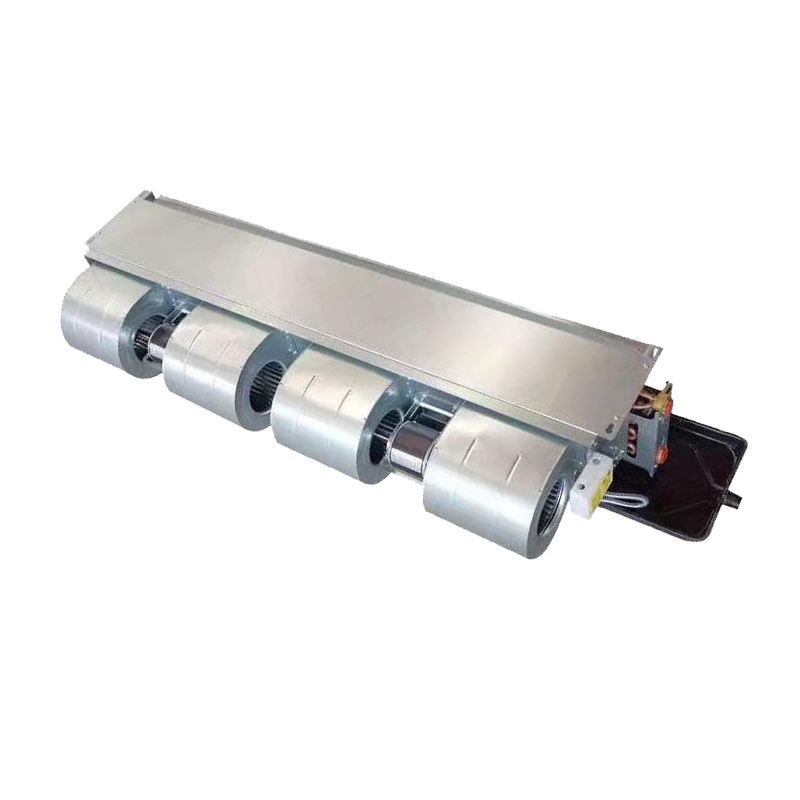

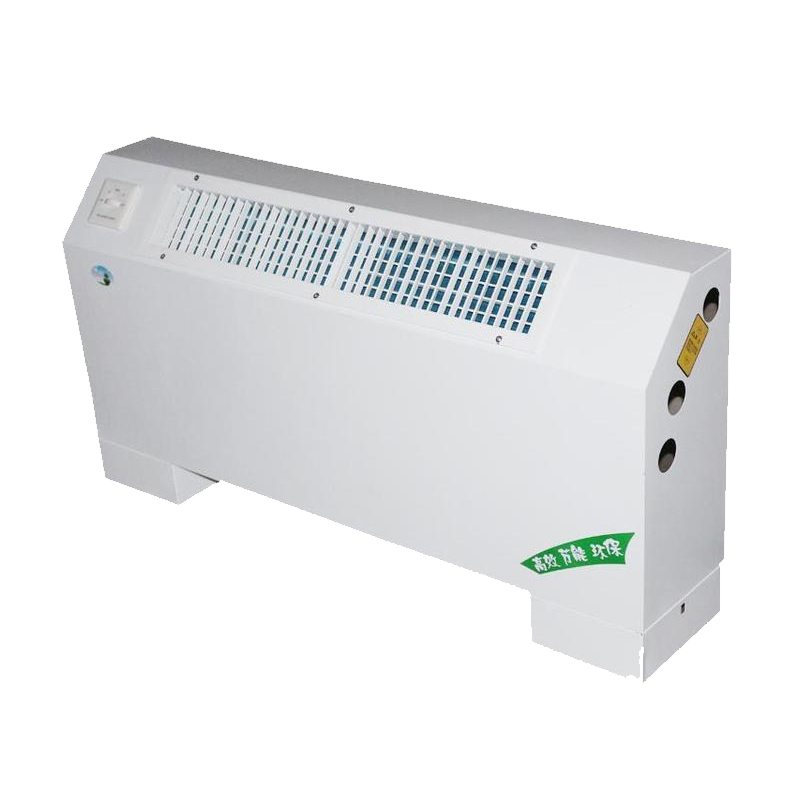

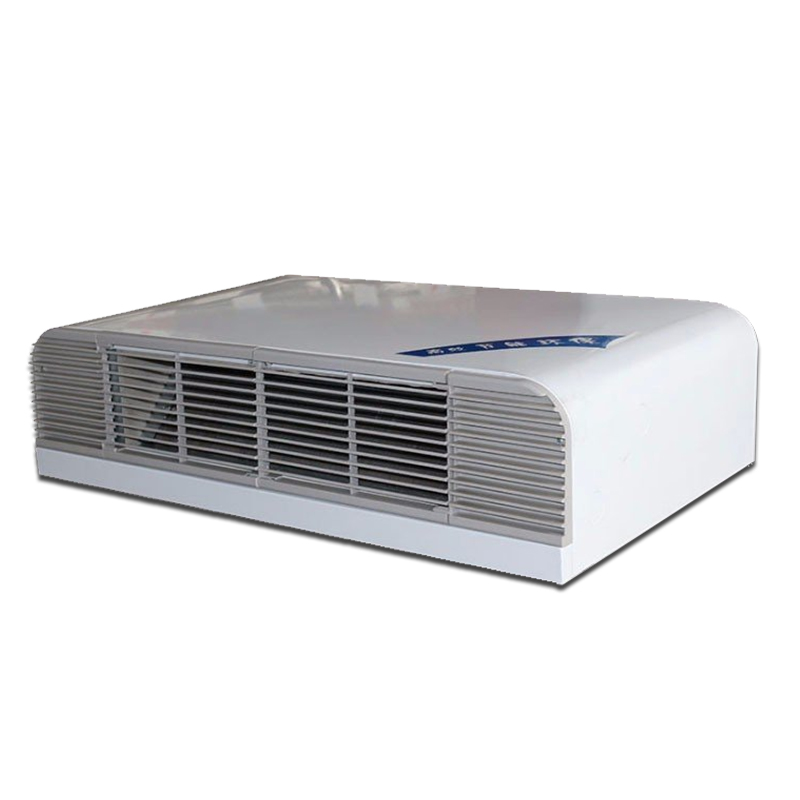

风机盘管是中央空调理想的末端产品,风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。为满足不同场合的设计选用,风机盘管种类有:卧式暗装(带回风箱)风机盘管卧式明装风机盘管立式暗装风机盘管立式明装风机盘管卡式二出风风机盘管卡式四出风风机盘管及壁挂式风机盘管等多种。风机盘管机组主要由低噪声电机、盘管等组成。风机盘管是空调系统的末端装置,其工作原理是机组内不断的再循环所在房间的空气,使空气通过冷水(热水)盘管后被冷却(加热),以保持房间温度的恒定。1、额定风量,国标型号后数字×10/h表示。2、结构形式:卧式用W表示;立式用L;卡式用K;壁挂式BG。立柱式LZ3、安装形式:暗装A表示;明装M表示。4、不带回风箱无表示;带回风箱用G。5、进水方位:左进水用Z表示;右进水用Y表示6、用途特征:标准型无代号;余压型用H加数字表示。

风机盘管安装那些事,值得一看

风机盘管安装那些事,值得一看

风机盘管安装那些事,值得一看

7、风机盘管安装前应检查应进行机组的外观检查、三速运转和水压试验。

风机盘管通常安装在空调房间的吊顶内,吊顶应留有活动检查口,以便于机组能整体拆卸和维修。风机盘管由独立的支、吊架固定,并应便于拆卸和维修。风机盘管的吊架是使用普通吊架还是减振吊架均由设计而定。

8、管道与风机盘管连接时宜采用软管连接 。

9、风机盘管的供回水阀门、过滤器应靠近盘管安装,且全部在凝水盘的上方。

9.1、红线为220V火线(L)直接接入温控器火线接口;9.2、蓝线为零线(N),盘管、二通阀、温控器串联;9.3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位;9.4、图中黑线为二通阀火线接入温控器“开”路接口;9.5、控制线为6色1.0平方的国标线。10、风机盘管吊装时,吊装应牢固、位置正确,并有0.003的坡度坡向凝水盘的出口,吊杆与盘管相连处应用双螺母紧固。暗装的盘管吊顶应留有活动检查门,便于机组和维修。

风机盘管是否带有回风箱,回风口是否设置过滤装置均由设计而定。当设计风机盘管不带回风箱时,回风口直接安装在吊顶上,吊顶空间成为一个回风腔;当设计风机盘管带回风箱时,安装在吊顶上的回风口通过风管与回风箱相连接。

11、一般的风机盘管有这么几种:卧式明装卧式暗装立式明装等,卧式明装的风机盘管一般用于无吊顶,房间较高的房间,立式明装的一般用于无吊顶,且房间较低的场所,效果不如吊顶安装的好,一般不用,卧式暗装的一般用于有吊顶的房间,效果好,美观。了解了风机盘管的安装位置后,就可以明确风机盘管安装位置的重要性,所以为了提高中央空调的工作效率,再使用的时候需要定期的进行维护和保养,增加风机盘管的工作效率是相当重要的,我们绝对不能小觑。

二、注意事项1、风机盘管安装时,进出水管管道应设阀门,以调节水量,也可配用电动阀用温控器控制,电器的连接方法应严格按照机组电气接线图连接。2、安装时应该注意进出水的方位,为了便于管道安装,风机盘管有左进(出)水和右进(出)水连中类型供选择。在判断时,应面对出风口若进出水口在其左侧即为左进水,在其右侧即为右进水。立式明装盘管多为后出(进)水。3、在风机盘管与冷热水管接管上的手动与电动水阀下边应做集水盘。该集水盘可与风机盘管集水盘连通,也可以要求生产厂家将原集水盘加长,以保证阀门等接头处的凝结水能沿集水盘排除。而且要做好机外保温防止二次凝结水。4、连接水管为下进上出,注意接管时扭力不应过大,以免损伤热交换器,进出水管应保温,螺纹连接建议采用聚四氟乙烯生胶带密封,排水管要保持足够的坡度。5、安装的高度和位置,应依据图纸和土建吊顶的高度确定,避免出现无法安装向下或侧向的风口。同时也应考虑连接进出水管的标高、凝结水管坡度等,应与其他专业互相配合确定后再行安装。

====================================

凯亿网宣办:宋 2024.3.23   报价电话:18105449885

====================================
